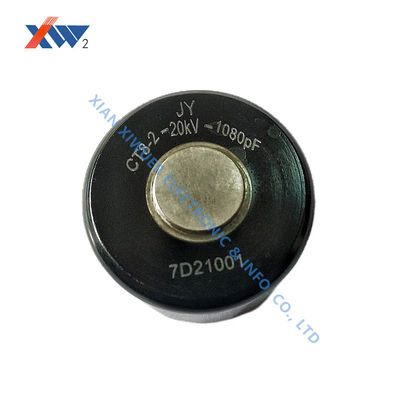

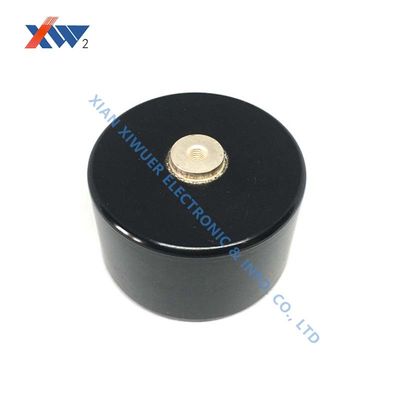

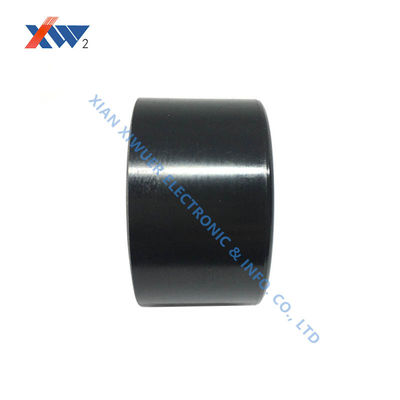

Precision Engineered High Voltage Doorknob Capacitor with Temperature Compensated Ceramic for Capacitance Stability
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 강조하다 | Temperature Compensated High Voltage Doorknob Capacitor,Capacitance Stability HV Doorknob Capacitor,Precision Engineering Ceramic Doorknob Capacitor |
||
|---|---|---|---|
제품 설명
High Voltage Doorknob Capacitors for Precision Measurement
Technical Specifications
Precision Measurement Performance
| No. | Specification | Dissipation | Withstanding voltage | Insulation resistance | Dimension(mm) | ||||
| 1 | 20kV-2000pF |
≦0.0040 |
1.5Ur● 1min |
≧1.0×105MΩ |
D | H | L | D | M |
| 2 | 20kV-10000pF | 45 | 19 | 23 | 12 | 5 | |||
| 3 | 20kV-18000pF | 65 | 15 | 19 | 12 | 5 | |||
| 4 | 30kV-1000pF | 80 | 17 | 25 | 12 | 5 | |||
| 5 | 30kV-2700pF | 45 | 24 | 32 | 12 | 4 | |||
| 6 | 30kV-12000pF | 60 | 20 | 28 | 12 | 4 | |||
| 7 | 40kV-150pF | 20 | 33 | 41 | 8 | 4 | |||
| 8 | 40kV-500pF | 28 | 33 | 41 | 8 | 4 | |||
| 9 | 40kV-7500pF | 80 | 24 | 29 | 12 | 6 | |||
| 10 | 40kV-10000pF | 80 | 22 | 26 | 16 | 5 | |||
| 11 | 50kV-1000pF | 50 | 30 | 34 | 12 | 4 | |||
| 12 | 50kV-1000pF | 32 | 27 | 31 | 16 | 5 | |||
| 13 | 50kV-5600pF | 80 | 31 | 35 | 16 | 5 | |||
| 14 | 60kV-1500pF | 50 | 31 | 34 | 12 | 5 | |||
| 15 | 60kV-3000pF | 65 | 32 | 35 | 16 | 5 | |||
| 16 | 100kV-500pF | 50 | 54 | 58 | 12 | 5 | |||
| 17 | 100kV-2000pF | 51 | 32 | 35 | 16 | 5 | |||
| 18 | Insulator type 100kV-1500pF | 68 | 36 | 40 | 16 | 5 | |||
| 19 | 150kV-820pF | 65 | 95 | 100 | 12 | 5 | |||
| 20 | 200kV-600pF | 50 | 90 | 94 | 16 | 5 | |||
Capacitive voltage dividers are essential for high-voltage measurements (power frequency, pulse, and lightning impulse). Their accuracy depends on the stability and linearity of the high-voltage arm capacitance. Our high-voltage doorknob capacitors feature:
- Temperature-compensated ceramic dielectrics
- Capacitance change rate <±0.5%
- Voltage coefficient deviation ≤±0.2% (-40°C to +85°C)
- Long-term stability for voltage dividers
- Low loss (tanδ ≤ 0.001)
- High insulation resistance (≥105 MΩ)
For example, in 500kV series resonant test equipment, the voltage divider maintains Class 0.2 accuracy (error ≤±0.2%) in the 150kV-300kV range. Our capacitors effectively suppress measurement errors caused by DC leakage current and dielectric polarization.
