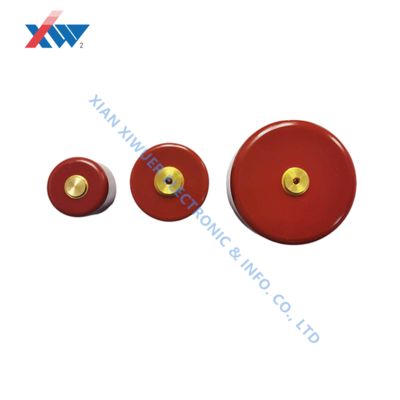

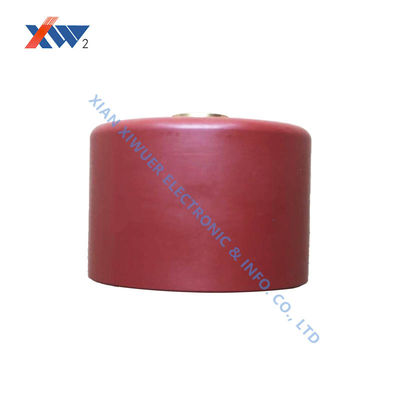

Non-standard options: Provide customized high-voltage capacitor solutions for your synchrotron radiation light source project
| 원래 장소 | 서안, 중국 |
|---|---|
| 브랜드 이름 | XIWUER |
| 인증 | ISO9001,ISO14001,ISO45001 |
| 문서 | High Voltage Ceramic Capaci...25.pdf |
| 최소 주문 수량 | 1pcs |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 판지 상자 |
| 배달 시간 | 5-7 일 |
| 지불 조건 | l/c, t/t |
| 공급 능력 | 일년에 4,000,000 PC |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 산재 | ≦0.0040 | 내 전압 | 1.5UR ● 1 분 |
|---|---|---|---|
| 절연 저항 | 1.0 × 105mΩ | ||
| 강조하다 | custom high-voltage capacitors,synchrotron radiation capacitors,high-voltage doorknob capacitors |
||
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
제품 설명
Non-standard options: Provide customized high-voltage capacitor solutions for your synchrotron radiation light source project
Why do synchrotron radiation sources need customized capacitors?
Special Voltage and Capacitance Requirements: Electron gun acceleration voltages and specific pulse magnet applications may require unconventional voltage/capacitance combinations (e.g., voltages above 50kV, or specific capacitance values to achieve precise LC resonant frequencies).
Extreme Spatial Layout Requirements: To optimize system layout and minimize loop inductance, capacitor dimensions, terminal location, and orientation may require specialized design.
Extreme Electrical Performance Requirements: To achieve faster pulse response or lower losses, capacitors must have ESR and ESL below the lower limits of existing standards.
Special Materials and Processes Requirements: To meet the requirements for use in ultra-high vacuum environments or to avoid interference from strong magnetic fields, specialized low-outgassing materials and non-magnetic/low-magnetic materials are required.
Drawing:
Parameters:
| No. | Specification | Dissipation | Withstanding voltage | Insulation resistance | Dimension(mm) | ||||
| 1 | 20kV-2000pF |
≦0.0040 |
1.5Ur● 1min |
≧1.0×105MΩ |
D | H | L | D | M |
| 2 | 20kV-10000pF | 45 | 19 | 23 | 12 | 5 | |||
| 3 | 20kV-18000pF | 65 | 15 | 19 | 12 | 5 | |||
| 4 | 30kV-1000pF | 80 | 17 | 25 | 12 | 5 | |||
| 5 | 30kV-2700pF | 45 | 24 | 32 | 12 | 4 | |||
| 6 | 30kV-12000pF | 60 | 20 | 28 | 12 | 4 | |||
| 7 | 40kV-150pF | 20 | 33 | 41 | 8 | 4 | |||
| 8 | 40kV-500pF | 28 | 33 | 41 | 8 | 4 | |||
| 9 | 40kV-7500pF | 80 | 24 | 29 | 12 | 6 | |||
| 10 | 40kV-10000pF | 80 | 22 | 26 | 16 | 5 | |||
| 11 | 50kV-1000pF | 50 | 30 | 34 | 12 | 4 | |||
| 12 | 50kV-1000pF | 32 | 27 | 31 | 16 | 5 | |||
| 13 | 50kV-5600pF | 80 | 31 | 35 | 16 | 5 | |||
| 14 | 60kV-1500pF | 50 | 31 | 34 | 12 | 5 | |||
| 15 | 60kV-3000pF | 65 | 32 | 35 | 16 | 5 | |||
| 16 | 100kV-500pF | 50 | 54 | 58 | 12 | 5 | |||
| 17 | 100kV-2000pF | 51 | 32 | 35 | 16 | 5 | |||
| 18 | Insulator type 100kV-1500pF | 68 | 36 | 40 | 16 | 5 | |||
| 19 | 150kV-820pF | 65 | 95 | 100 | 12 | 5 | |||
| 20 | 200kV-600pF | 50 | 90 | 94 | 16 | 5 | |||
