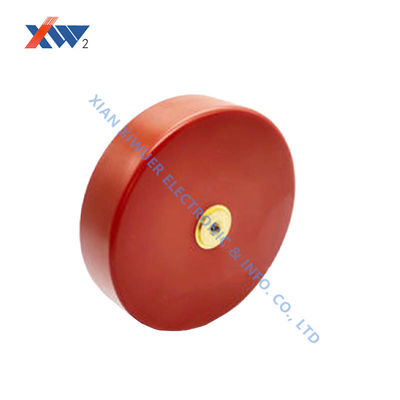

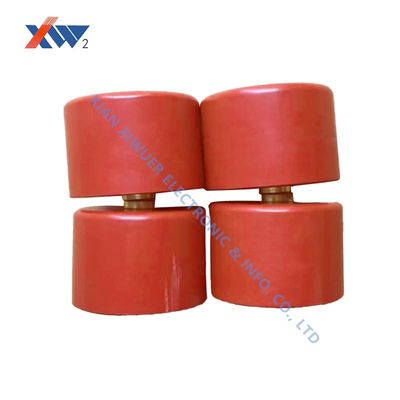

고전압 도어 노브 커패시터는 PLC 커플링 필터에 매우 중요합니다.
제품 상세 정보
| 산재 | ≦0.0040 | 내 전압 | 1.5UR ● 1 분 |
|---|---|---|---|
| 절연 저항 | 1.0 × 105mΩ | ||
| 강조하다 | PLC용 고전압 도어 노브 커패시터,고전압 도어 노브 커패시터,PLC 커플링 필터 커패시터 |
||
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
제품 설명
고전압 도어 노브 커패시터는 PLC 커플링 필터에 매우 중요합니다.
도면:
매개변수:
| No. | 사양 | 소산 | 내전압 | 절연 저항 | 치수(mm) | ||||
| 1 | 20kV-2000pF |
≦0.0040 |
1.5Ur● 1분 |
≧1.0×105MΩ |
D | H | L | D | M |
| 2 | 20kV-10000pF | 45 | 19 | 23 | 12 | 5 | |||
| 3 | 20kV-18000pF | 65 | 15 | 19 | 12 | 5 | |||
| 4 | 30kV-1000pF | 80 | 17 | 25 | 12 | 5 | |||
| 5 | 30kV-2700pF | 45 | 24 | 32 | 12 | 4 | |||
| 6 | 30kV-12000pF | 60 | 20 | 28 | 12 | 4 | |||
| 7 | 40kV-150pF | 20 | 33 | 41 | 8 | 4 | |||
| 8 | 40kV-500pF | 28 | 33 | 41 | 8 | 4 | |||
| 9 | 40kV-7500pF | 80 | 24 | 29 | 12 | 6 | |||
| 10 | 40kV-10000pF | 80 | 22 | 26 | 16 | 5 | |||
| 11 | 50kV-1000pF | 50 | 30 | 34 | 12 | 4 | |||
| 12 | 50kV-1000pF | 32 | 27 | 31 | 16 | 5 | |||
| 13 | 50kV-5600pF | 80 | 31 | 35 | 16 | 5 | |||
| 14 | 60kV-1500pF | 50 | 31 | 34 | 12 | 5 | |||
| 15 | 60kV-3000pF | 65 | 32 | 35 | 16 | 5 | |||
| 16 | 100kV-500pF | 50 | 54 | 58 | 12 | 5 | |||
| 17 | 100kV-2000pF | 51 | 32 | 35 | 16 | 5 | |||
| 18 | 절연체 유형 100kV-1500pF | 68 | 36 | 40 | 16 | 5 | |||
| 19 | 150kV-820pF | 65 | 95 | 100 | 12 | 5 | |||
| 20 | 200kV-600pF | 50 | 90 | 94 | 16 | 5 | |||
전력선 통신 시스템에서 커플링 필터와 커플링 커패시터의 조정된 작동은 매우 중요합니다. 핵심 커플링 요소로서 고전압 도어 노브 커패시터의 성능은 전체 통신 시스템의 전송 효율과 신호 품질을 직접 결정합니다. 당사 제품은 정밀한 전기적 매개변수 제어 및 최적화된 구조 설계를 통해 PLC 시스템에 완벽한 솔루션을 제공합니다.
커플링 필터는 임피던스 매칭과 주파수 대역 선택이라는 두 가지 주요 기능을 수행해야 합니다. 커플링 커패시터의 정전 용량 값이 변동하거나 온도 특성이 좋지 않으면 필터가 튜닝 해제되어 신호 반사 및 전송 감쇠가 증가합니다. 당사의 고전압 도어 노브 커패시터는 Class I 세라믹 유전체(N4700 시리즈)를 사용하여 넓은 온도 범위에서 정전 용량 변화가 ±0.5% 미만이 되도록 하여 커플링 필터에 안정적인 용량성 리액턴스 기반을 제공합니다. 좁은 정전 용량 허용 오차(최대 ±5%)는 필터의 통과 대역 특성의 정확성을 보장합니다.
실제 응용 분야에서 당사의 고전압 도어 노브 커패시터는 낮은 소산 계수(tanδ ≤ 1×10⁻³)는 신호 전송 효율을 보장하고, 높은 선형성은 고조파 왜곡을 방지하며, 우수한 펄스 내성으로 인해 낙뢰 서지 및 스위칭 과전압을 견딜 수 있다는 상당한 이점을 보여줍니다. 이러한 기능은 당사 제품을 스마트 그리드 배전 자동화 및 신에너지 발전소 전력 모니터링과 같은 까다로운 응용 시나리오에 특히 적합하게 만듭니다.
