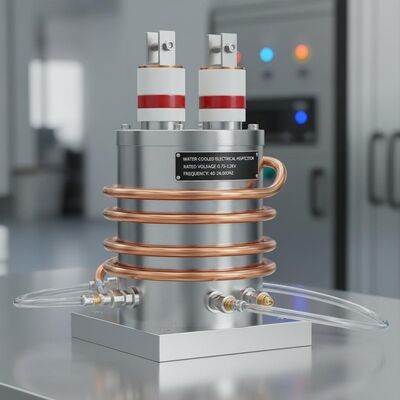

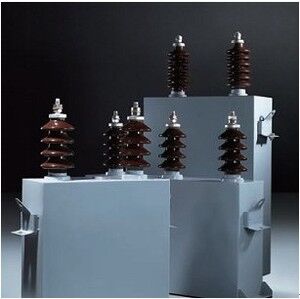

수로 냉각된 전기 난방 콘덴시터 등급 전압 0.75~1.2kV, 고전압 용기용 주파수 40~24,000Hz

• 정전 용량 편차: ±10%. 각 상 및 그룹의 최대 및 최소 정전 용량 값의 비율은 1.1을 초과하지 않아야 합니다.
• 유전체 손실 탄젠트 tanδ (전체 필름 유전체의 경우) 정격 전압 Un 및 20°C에서:
  • Un ≤ 1kV: tanδ ≤ 0.0015
  • Un > 1kV: tanδ ≤ 0.0012
• 절연 강도: 단자 간 및 하우징 간 1분 동안 1kV 전력 주파수 시험 전압을 견딜 수 있습니다.
• 냉각수 입구 온도는 30°C를 초과하지 않아야 합니다.
  • Qn ≤ 1000 kvar 커패시터의 경우, 물 흐름 속도 ≥ 4 L/min
  • Qn ≥ 1000 kvar 커패시터의 경우, 물 흐름 속도 ≥ 6 L/min
• 장기 작동 과전압 (24시간 내 4시간 초과하지 않음)은 1.1Un을 초과하지 않아야 합니다.
• 장기 작동 과전류 (고조파 전류 포함)는 1.35In을 초과하지 않아야 합니다.
• 실내 설치, 고도 1000m 이하.
• 설치 및 작동 장소의 주변 공기 온도는 50°C를 초과하지 않아야 합니다.
• 심한 기계적 진동, 유해 가스/증기 및 폭발성 먼지가 없는 설치 장소.
• RWM 및 RFM 수냉식, 전체 필름 전기 히터 커패시터는 JB71을 준수합니다.

주로 정격 전압 3.6kV 이하, 주파수 40~24,000Hz 범위의 제어 또는 가변 AC 전력 시스템에 사용됩니다. 특히 유도 가열, 용융 및 교반 또는 주조 장비 및 유사 응용 분야에서 역률을 개선하기 위해 설계되었습니다.

전기 히터 커패시터는 다음과 같은 주요 구성 요소로 이루어집니다:

• 코어: 코어는 여러 개의 병렬 소자로 구성됩니다. 각 커패시터 소자는 커패시터 용지(유전체)와 알루미늄 도체(플레이트)로 감겨 있습니다. 모든 소자 플레이트는 유전체를 넘어 돌출됩니다. 한 플레이트는 냉각수 파이프에 용접되며, 이는 커버의 접지 스터드 또는 접지 플레이트에 연결되어 해당 플레이트의 전체 단자 역할을 합니다.
• 두 번째 플레이트는 케이스와 절연됩니다. 연결 플레이트를 통해 버스바에 연결되며 커버의 도자기 슬리브를 통해 외부로 나옵니다.
• 케이스: 케이스는 직사각형이며 양쪽에 리프팅 러그가 용접되어 있어 취급이 용이합니다. 커버에는 번호가 매겨진 로드와 접지 스터드 또는 접지 플레이트가 있는 도자기 슬리브가 있습니다.

• 커패시터는 진동 없이 설치해야 합니다. 히터 근처에 설치하는 것은 허용되지만, 불연성 재료로 커패시터를 둘러싸는 견고한 칸막이 벽을 형성하거나 커패시터를 별도의 금속 캐비닛에 수용해야 합니다.
• 커패시터 냉각수 파이프의 손상을 방지하기 위해 설치 장소의 주변 온도는 ±2°C 이하로 떨어지지 않아야 합니다.
• 커패시터는 수직으로 설치해야 합니다 (도자기 부싱이 위쪽을 향하도록). 도자기 부싱으로 커패시터를 이동하는 것은 엄격히 금지됩니다. 커패시터 사이에 최소 20mm의 간격을 유지하십시오.
• 커패시터 냉각수 파이프 간 및 냉각수 파이프와 수원 파이프 간의 연결에는 유연한 고무 호스를 사용해야 합니다. 냉각수 파이프는 직렬로 연결할 수 있지만, 세 개를 초과하지 않아야 합니다. 배수 파이프는 덮이지 않아야 하며, 물 배출을 항상 모니터링할 수 있도록 쉽게 관찰할 수 있는 위치에 배치해야 합니다.
• 냉각수 입구 온도는 +30°C를 초과하지 않아야 하며, 출구 온도는 +35°C를 초과하지 않아야 합니다.
• 여러 냉각수 파이프를 직렬로 연결할 때 (세 개 이하), 입출구 수온 차이를 조절하기 위해 수압 및 유량 속도를 조절하여 출구 온도가 +35°C를 초과하지 않도록 하십시오. 냉각수 입구의 압력은 4기압을 초과하지 않아야 합니다.
• 고장으로 인해 급수가 중단되면 즉시 커패시터의 전원 공급을 차단하십시오. 고장으로 인해 커패시터가 서비스에서 제외될 경우, 냉각수 파이프에서 모든 물을 완전히 배수하십시오.
• 커패시터의 여러 그룹 단자를 병렬로 사용할 경우, 유연한 연결 플레이트를 사용하십시오. 주 출력 단자는 개별 그룹 단자가 아닌 유연한 연결 플레이트에서 연결해야 합니다. 연결 플레이트의 단면적은 2.5 cm² 이상이어야 합니다.
• 선간 전압이 커패시터의 정격 전압을 초과하는 경우, 직렬로 연결된 커패시터 수를 조정하거나 직렬로 작동하는 커패시터의 단자를 병렬로 연결하십시오.
