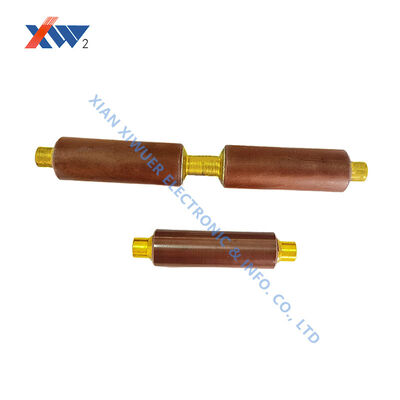

고전압 세라믹 콘덴시터 막대기 (VDIS 세라믹스)
제품 상세 정보
| 장착 유형 | 구멍을 통해 | 전압 정격 | 2000V |
|---|---|---|---|
| 작동 온도 범위 | 50C~+125C | 정전 용량 | 10pF~1μF |
| 차원 | T: 22.0mm | 내전압성 | 70kV, 50Hz ·1min |
| 정격 전압 | 100V ~ 10kV | 유전성 로세 | 1V,1KHz (20-25)C < 0.0040 |
| 삶 | 10년 | 응용 | 고전압 전원 공급 장치, 펄스 회로, 의료 장비 |
| 제품명 | 고전압 세라믹 콘덴시터 | 리드선 | Φ0.48mm |
| 애플리케이션 | 광택, 페인트, 산화 지르코늄 규산염 | 전기 용량에서 | 1V,1kHz,(20-25)C 150PF±10% |
| 종료 | 주석/납 또는 무연 |
제품 설명
고전압 현존 표시 장치용 세라믹 콘덴시터 막대기 (VDIS 세라믹)
제품 개요
우리의 고성능세라믹 콘덴시터 막대 (VDIS 세라믹)중전압 (MV) 스위치에 있는 고전압 현존 표시 장치 (VPIS/VDIS) 를 위한 정밀 설계 된 핵심 부품입니다. 3.6kV에서 40.5kV 시스템의 엄격한 요구 사항을 충족하도록 설계되었습니다.이 막대기는 초저 부분 방출로 정확한 전압 검출을 보장, 안정적인 단열 저항, 그리고 안정적인 장기 운영.
고품질의 세라믹 다이엘렉트릭 소재로 제작된 우리의 VDIS 막대는 일관된 용량값, 낮은 다이엘렉트릭 손실, 그리고 뛰어난 온도 안정성을 제공합니다.그들은 실내 및 외부 MV 장비 조립에 이상적입니다..
주요 특징
- 전압 범위:3.6kV ~ 40.5kV, 모든 일반적인 MV 애플리케이션을 포함합니다
- 극저 부분 방출: 지정된 시험 전압에서 ≤ 10pC (명압 1.1x에서 5pC까지)
- 극히 낮은 변압전력 손실: ≤ 0.0040 (1kHz, 1V에서 테스트)
- 고 단열 저항: ≥ 1.0×105 MΩ (1VDC / 1min)
- 우수한 번개 충동 저항 능력 (최고 185kV까지)
- 온도 특성: 2D4 (Y5T), 2B4 (Y5P), DL 시리즈
- 맞춤형 나사 가닥 옵션: M4, M5, M6, M8, M10, M12, M16
- 주문형 차원 및 용량 값은 요청에 따라 사용할 수 있습니다.
- 이 규정에 부합합니다DL/T538-2006그리고JB/T10305-2001표준
신청서
- 고전압 현존 표시 장치 (VPIS/VDIS)
- 용량 전압 센서 및 전압 분할기
- 중전압 (MV) 스위치장치, 링 메인 유닛 (RMU) 및 큐비클
- 에포시 유출 기구 변압기
- 3.6kV / 7.2kV / 12kV / 24kV / 40.5kV 전력 배급 시스템
기술 사양
| 매개 변수 | 세부 사항 |
|---|---|
| 가등전압 | 3.6kVAC, 7.2kVAC, 12kVAC, 24kVAC, 40.5kVAC |
| 명목 용량 범위 | 4pF ~ 500pF (개인화) |
| 다이 일렉트릭 손실 | ≤ 0.0040 (1kHz, 1V ±0.2V) |
| 단열 저항 | ≥ 1.0×105 MΩ (1VDC / 1min) |
| 부분 면책 | ≤ 10pC / ≤ 5pC (특정된 시험 전압에서) |
| 번개 충동 을 견디다 | 40kV ~ 185kV (1.2/5μs 파동) |
| 시험 표준 | DL/T538-2006, JB/T10305-2001 |
