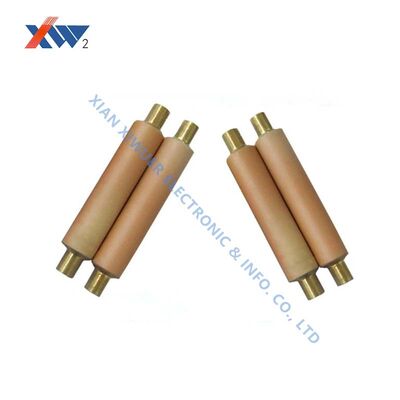

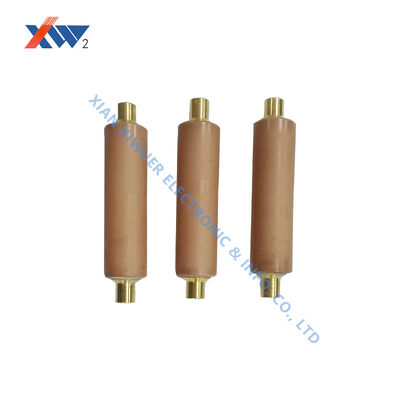

플러그 앤 플레이 VDIS 세라믹 콘덴시터 모듈
제품 상세 정보
| 장착 유형 | 구멍을 통해 | 전압 정격 | 2000V |
|---|---|---|---|
| 작동 온도 범위 | 50C~+125C | 정전 용량 | 10pF~1μF |
| 차원 | T: 22.0mm | 내전압성 | 70kV, 50Hz ·1min |
| 정격 전압 | 100V ~ 10kV | 유전성 로세 | 1V,1KHz (20-25)C < 0.0040 |
| 삶 | 10년 | 응용 | 고전압 전원 공급 장치, 펄스 회로, 의료 장비 |
| 제품명 | 고전압 세라믹 콘덴시터 | 리드선 | Φ0.48mm |
| 애플리케이션 | 광택, 페인트, 산화 지르코늄 규산염 | 전기 용량에서 | 1V,1kHz,(20-25)C 150PF±10% |
| 종료 | 주석/납 또는 무연 |
제품 설명
통합 VDIS 세라믹 커패시터 모듈 | MV 개폐 장치용 플러그 앤 플레이 전압 감지 어셈블리
우리의통합 VDIS 세라믹 커패시터 모듈세라믹 커패시터 로드, 연결 단자 및 절연 하우징을 단일 패키지에 결합한 사전 조립되어 바로 설치 가능한 장치입니다. OEM 스위치기어 제조업체를 위해 설계된 이 플러그 앤 플레이 모듈은 12kV~40.5kV 스위치기어 패널 내부의 전압 존재 표시 시스템(VPIS/VDIS) 조립을 단순화합니다.
각 모듈은 공장에서 정전 용량, 부분 방전 및 절연 저항 테스트를 거쳐 내부 테스트 작업량을 줄이고 생산 배치 전반에 걸쳐 일관된 품질을 보장합니다.
주요 특징
- 완전 통합형: 세라믹 코어 + 하우징 + 연결 단자
- 공장에서 보정된 정전 용량 및 PD 테스트 완료
- 간편한 드롭인 교체를 위한 표준화된 장착 공간
- 가장 일반적인 VPIS 표시기 회로와 호환 가능
- 내장된 고전압 제한 저항과 함께 사용 가능
- 실내 및 실외 큐비클에 대한 IP 등급 옵션
- 표준 모듈 구성을 위한 짧은 리드 타임
응용
- OEM MV 스위치기어 VPIS / VDIS 어셈블리
- 링 메인 유닛(RMU) 전압 존재 표시
- 용량성 전압 표시기 개조 키트
- 배전반의 실시간 모니터링
- 스위치기어 유지보수를 위한 표준화된 예비 부품
기술 사양
| 매개변수 | 값 |
|---|---|
| 시스템 전압 | 12kV, 24kV, 36kV, 40.5kV |
| 모듈당 정전 용량 | 40pF - 120pF(표준 시리즈) |
| 부분방전 | 1.1* Ur에서 ≤ 5pC |
| 출력 신호 | 표준 네온/LED 표시기와 호환 가능 |
| 설치 | 나사형/플랜지/스냅핏 옵션 |
| 하우징 재질 | 에폭시 수지/폴리머(맞춤형) |
| 작동 온도 | -40°C ~ +105°C |
| 규정 준수 | IEC 61243-5(VDIS), GB/T 25083 |
