| 브랜드 이름: | XIWUER |
| 모델 번호: | TT 및 TN 시스템용 모듈형 서지 보호 장치("1+1" 회로) |
| MOQ: | 100 |
| 가격: | 협상 가능 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 연간 3,000,000 PC |
TT 및 TN 시스템용으로 설계된 이 1P+NPE 서지 보호 장치는 230V에서 L-N 및 N-PE 라인을 보호하기 위해 1+1 회로를 사용합니다. 20kA의 공칭 및 40kA의 최대 방전 전류를 처리하며, 1.5kV 및 25ns 응답까지 보호 기능을 제공합니다. 35mm DIN 레일 장치는 TN-S 캐비닛에 적합합니다.

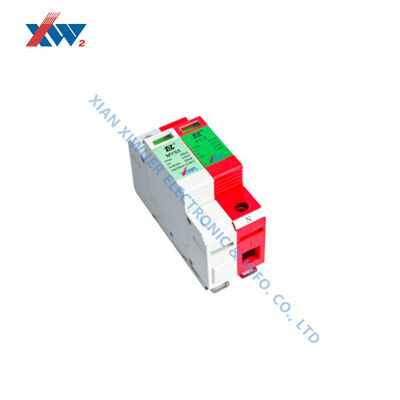

MYS5-385/20-1P+NPE 시리즈 서지 보호 장치(SPD)는 저전압 배전 시스템을 위해 특별히 설계된 고성능 낙뢰 보호 및 과전압 보호 장치입니다. 이 제품은 EN 61643-11 및 IEC 61643-11 표준을 엄격하게 준수하며, Class 2 / Class II (Type 2) 서지 보호 장치로 분류됩니다. 1P+NPE 배선 구성과 230V(50/60Hz)의 공칭 AC 전압을 특징으로 합니다. L-N 및 N-PE 라인을 효과적으로 보호하여 단상 TN-S 및 기타 접지 시스템에 적합하며, 하위 장비에 안정적인 낙뢰 보호 장벽을 제공합니다.
핵심 전기 파라미터 측면에서 이 시리즈는 뛰어난 방전 및 전압 제한 기능을 보여줍니다. L-N 및 N-PE 라인 모두에 대한 공칭 방전 전류(In, 8/20μs)는 최대 20kA이며, 최대 방전 전류(Imax)는 40kA에 달하여 강력한 낙뢰 서지 또는 전력망 서지 충격을 쉽게 견딜 수 있습니다. 전압 보호 수준에 관해서는 L-N 극은 ≤1.9kV로 제어되며, N-PE 극은 ≤1.5kV로 낮아 잔류 전압이 안전 범위 내에서 억제되도록 보장합니다. 또한, 이 제품은 매우 빠른 응답 시간을 특징으로 합니다: L-N은 ≤25ns, N-PE는 ≤100ns입니다. 과도 과전압이 발생하는 순간 신속하게 전도 및 방전하여 민감한 장비를 보호합니다.
이 SPD 시리즈의 설계는 산업 및 민간 배전함의 설치 요구 사항을 완전히 고려합니다. 이 제품은 표준 35mm DIN 레일 장착(EN 60715 준수)을 사용합니다. 하우징은 UL 94 V-0 난연 등급을 충족하는 열가소성 소재로 제작되었으며, IP20 보호 등급으로 실내 설치에 적합합니다. 넓은 작동 온도 범위(-40°C ~ +70°C)에서 안정적으로 작동할 수 있습니다. 배선은 1.5mm² ~ 35mm²(연선) / 25mm²(유연선)의 도체 단면을 지원합니다. 단자는 M5 나사를 사용하며 권장 토크는 3.0Nm±10%입니다. 또한, 명확한 녹색/빨간색 이중 색상 작동 상태 및 고장 표시 창이 있어 일상적인 점검 및 유지 보수가 편리합니다.
이 시리즈는 두 가지 옵션 모델을 제공합니다: 표준 버전(MYS5-385/20-1P+NPE)과 스마트 원격 신호 버전(MYS5-385/20-1P+NPE (NS)). 두 모델 모두 핵심 낙뢰 보호 파라미터는 완전히 동일하지만, (NS) 버전에는 플로팅 스위칭 접점이 있는 원격 신호 단자가 추가로 장착되어 있습니다. 이 원격 신호 인터페이스는 125VAC/1A의 AC 스위칭 용량과 30VDC/0.5A의 DC 스위칭 용량(연결선 단면: 0.2mm², M2 나사, 토크 0.25Nm)을 지원합니다. 이 원격 신호 기능을 통해 운영 및 유지 보수 담당자는 SPD의 고장 상태(예: 성능 저하 또는 고장)를 모니터링 시스템 또는 경보 장치로 원격 전송하여 낙뢰 보호 장비의 지능적이고 원격 관리를 달성할 수 있습니다. 이는 무인 기지국 및 산업 자동화 제어 캐비닛과 같이 시스템 신뢰성에 대한 요구 사항이 매우 높은 시나리오에 특히 적합합니다.
